Zawiesie łańcuchowe 1-cięgnowe 5,3t z hakiem kontenerowym 4 m

Zawiesie łańcuchowe 1-cięgnowe z hakiem kontenerowym oraz hakiem skracającym:

Dopuszczalne obciążenie robocze zawiesia WLL 5,3 tony

Długość robocza zawiesia L- 4 m

Średnica łańcucha 13 mm

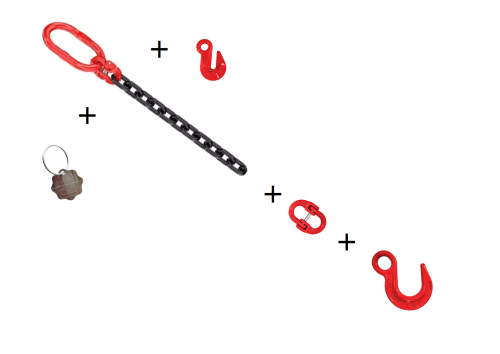

W skład zawiesia wchodzi 7 elementów:

Ogniwo pojedyncze A22 klasa 8 DOR 5,3 tony - 1 - sztuki

Łącznik do łańcucha 13 złączka łańcuchowa DOR 5,3 tony - 2 sztuki

Łańcuch zawiesiowy RN13 do zawiesi Klasa 8 EN 818-2 - 1 sztuka

Hak kontenerowy z uchem 5,3 tony PN-EN1677-1 - 1 sztuka

Etykieta do zawiesia - 1 sztuka

Hak skracający 5,30 tony PN-EN1677-1 - 1 sztuka

Zawiesia łańcuchowe jedno-cięgnowe mogą mieć różne dopuszczalne obciążenia robocze (WLL - Working Load Limit) w zależności od klasy łańcucha i jego średnicy:

• 1,12 tony do 12,50 tony: Takie wartości obciążenia roboczego są typowe dla zawiesi klasy 8 (G8). W praktyce, nośność zawiesia zależy od średnicy łańcucha oraz kąta podnoszenia (jeśli stosujemy inne cięgna). Oto przykładowe dopuszczalne obciążenia dla różnych średnic łańcucha:

Jak mierzymy długość zawiesi łańcuchowych?

Długość zawiesi łańcuchowych mierzy się od dolnej krawędzi ogniwa zbiorczego (górne ogniwo) do dolnej krawędzi haka lub innego elementu podnoszącego. Dokładne zmierzenie długości jest kluczowe, aby upewnić się, że zawiesie pasuje do zastosowanej konstrukcji i zapewnia bezpieczne podnoszenie ładunku.

Budowa zawiesi łańcuchowych 1-cięgnowych

Zawiesie łańcuchowe jedno-cięgnowe składa się z kilku kluczowych elementów:

1. Ogniwo zbiorcze (górne ogniwo) – służy do połączenia zawiesia z urządzeniem podnoszącym (żuraw, suwnica).
2. Cięgno (łańcuch) – wykonane ze stali o wysokiej wytrzymałości, w standardzie klasy 8.
3. Hak roboczy – na końcu zawiesia, którym bezpośrednio chwyta się podnoszony ładunek (dostępne kilka wariantów).
4. Hak skracający (opcjonalny) – umożliwia regulację długości zawiesia bez skracania samego łańcucha, zapewniając większą elastyczność przy podnoszeniu ładunków.

POLECAMY Zawiesie łańcuchowe z hakiem skracającym

Hak skracający umożliwia skrócenie długości zawiesia bez konieczności jego przycinania. Jest to praktyczne rozwiązanie, gdy trzeba podnieść mniejsze ładunki lub w sytuacjach, gdy nie ma potrzeby wykorzystywania pełnej długości zawiesia. Hak ten umieszcza się na jednym z ogniw łańcucha, co pozwala na szybkie dostosowanie długości bez uszkodzenia struktury zawiesia.

Zalety zawiesi łańcuchowych 1-cięgnowych

1. Wysoka wytrzymałość: Klasa 8 łańcuchów zapewnia wysoką odporność na obciążenia.
2. Elastyczność w zastosowaniach: Możliwość stosowania z różnymi hakami, szaklami i innymi akcesoriami.
3. Odporność na trudne warunki pracy: Odporność na wysokie temperatury i korozję.
4. Możliwość łatwej regulacji: Hak skracający pozwala na regulację długości.
5. Bezpieczeństwo: Zawiesia spełniają międzynarodowe normy bezpieczeństwa (np. EN 818-4).

Podsumowanie

Zawiesia łańcuchowe jedno-cięgnowe klasy 8 są niezwykle wytrzymałe i odporne na ekstremalne warunki pracy. Dzięki zastosowaniu haków skracających są również elastyczne i łatwe w regulacji, co czyni je idealnym wyborem w operacjach podnoszenia ładunków o różnej wielkości i ciężarze.
